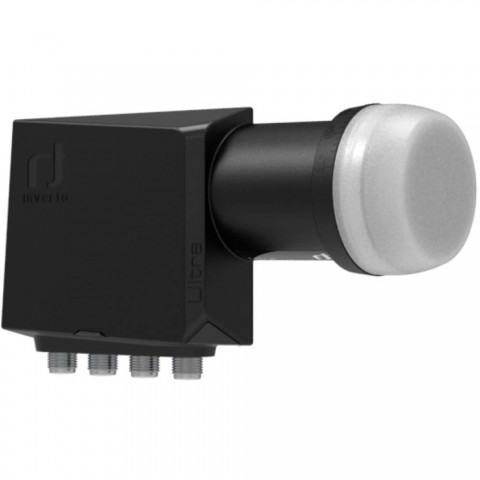

INVERTO IDLT-QTL412 ULTRA OPN Quattro LNB

Az Inverto nagy teljesítményű Ultra LNB-i kifejezetten azért készültek, hogy kiváló vételt biztosítsanak a műhold lefedettségi területének peremzónáiban, kis méretű antennák vagy hosszú koaxiális kábelek esetén. Az új fejgeometriai kialakításnak és a kiemelkedő minőségű elülső komponenseknek köszönhetően ez az LNB nagyobb konverziós erősítést biztosít, miközben alacsony zajszámot és kiváló fáziszaj-teljesítményt nyújt. Az innovatív hullámvezető-fej kialakítás, a magas minőségű alkatrészek, a kiváló keresztpolarizációs szigetelés és a fejlett szűrőtechnológia kombinációja jobb zavarelnyomást és nemkívánatos jelek kezelését teszi lehetővé.

Ez az LNB jelentős előrelépést kínál az általános vételi teljesítmény terén a hagyományos LNB-khez képest, lehetővé téve egy műholdról érkező jelek vételét, azok elosztását multiswitcheken keresztül több set-top box számára, valamint támogatja az ultranagy felbontású (4K és 8K) televíziós adások vételét. A szigorú műszaki előírásoknak megfelelően tervezve és a legmagasabb ipari szabványok szerint gyártva, ez az egyedülálló LNB-termékcsalád ideális megoldás a kihívást jelentő vételi körülmények közötti telepítésekhez.

Főbb jellemzők:

• Új fejgeometriai (feed horn) kialakítás
• Kiváló fáziszaj-teljesítmény, DVB-S2X kompatibilitás, Ultra HD (4K és 8K) TV támogatás
• Kiemelkedő keresztpolarizációs szigetelés
• Nagyon alacsony zavarjel-szintek
• Kiváló zajszám magas konverziós erősítéssel
• Magas 4G interferencia-ellenállás
• Maximális megbízhatóság

• Technical specifications
  Low band input frequency range	10.7 GHz ~ 11.7 GHz
  Low band output frequency range	950 MHz ~ 1950 MHz
  Low band LO frequency	9.75 GHz
  High band input frequency range	11.7 GHz ~ 12.75 GHz
  High band output frequency range	1100 ~ 2150 MHz
  High band LO frequency	10.6 GHz
  Noise figure	0.2 dB typ. (0.7 dB max.)
  LO temperature drift	± 2.0 MHz max.
  LO initial accuracy	± 1.0 MHz max.
  LO phase noise @ 1 kHz	-70 dBc/Hz
  LO phase noise @ 10 kHz	-80 dBc/Hz
  LO phase noise @ 100 kHz	-90 dBc/Hz
  LO phase noise @ 1 MHz	-100 dBc/Hz
  Conversion gain	60 ~ 70 dB
  Gain ripple (over 26 MHz bandwidth)	1 dB max. (peak-to-peak)
  Gain variation (over full band)	4 dB max. (peak-to-peak)
  Image rejection	50 dB min.
  3th order intermodulation - ICP3	+10 dBm min
  1 dB compression point (@ output)	0 dBm min.
  Cross polarization isolation	22 dB min.
  Output VSWR	2.0 : 1 max.
  In band spurious level	-65 dBm max.
  Current consumption	230 mA max. (10 VDC ~ 20 VDC)
  Operating temperature	-30 °C ~ +60 °C
  Output impedance	75 Ω (F-type)
  Output connector type	F-Type (female)
  Weight	177 g
