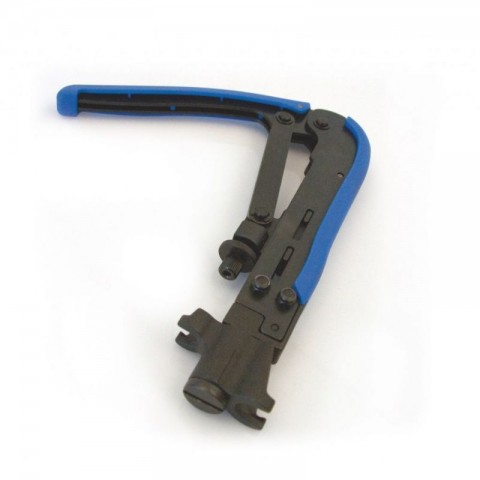

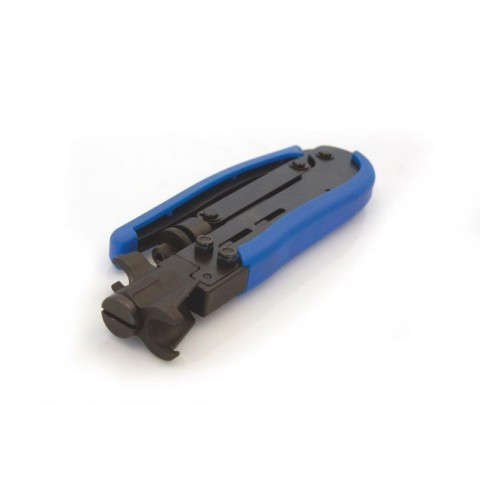

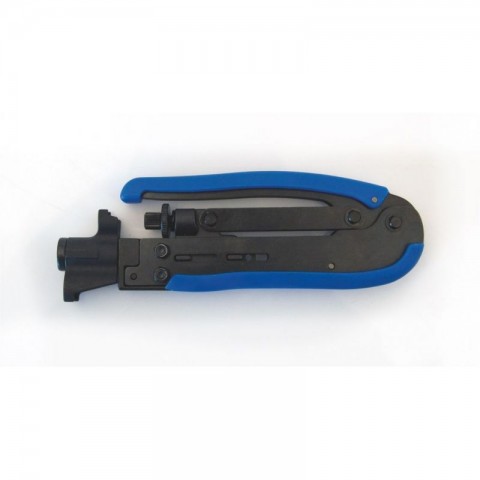

Triax Kompressziós fogó

A Triax 360920 egy professzionális kompressziós fogó, amelyet F-típusú koaxiális csatlakozók tömörítéséhez (krimpeléséhez) terveztek. Elsősorban RG6 típusú koaxiális kábelekkel kompatibilis, így ideális választás antennarendszerek, műholdvevő rendszerek, kábel-TV és más hasonló telepítések során.

Műszaki adatok:

• Terméktípus: Kompressziós (krimpelő) fogó

• Cikkszám: 360920

• Gyártó: Triax

• Kompatibilis csatlakozók: F-típusú kompressziós csatlakozók

• Kompatibilis kábelek: RG6 koaxiális kábelek (pl. KOKA 500, KOKA 110 A+, 17VATC stb.)

• Kialakítás: Ergonomikus, kényelmes fogású, strapabíró műanyag és fém alkatrészekkel

• Szín: Fekete-kék

• Beállíthatóság: Állítható mechanizmus a pontos és biztonságos csatlakozásért

• Tömeg (csomagolással együtt): kb. 410 g

• Méretek (csomagolt állapotban): kb. 27 cm hosszú, 11 cm magas, 3 cm széles

• Felhasználási terület: Helyszíni telepítésekhez, szervizes munkákhoz és otthoni szerelésekhez is ajánlott

Előnyök:

• Pontos és megbízható tömörítés minden használatnál

• Kompatibilis a legtöbb elterjedt RG6 koaxiális kábellel

• Nem igényel külön adaptert vagy tartozékot

• Hosszú élettartam, tartós kivitel

• Könnyű és gyors használat, ideális rendszeres használatra

• Használati útmutató – Triax 360920 kompressziós fogó

  1. Előkészítés

• Szükséges eszközök:

  • RG6 típusú koaxiális kábel (pl. KOKA 500, KOKA 110 A+)

  • Kompatibilis F-kompressziós csatlakozó

  • Kábelcsupaszító (nem része a csomagnak)

  • Triax 360920 kompressziós fogó

• ---

  2. Kábel előkészítése

• Vágd le a kábel végét egyenesre.

• Használj csupaszítót a kábel megtisztításához:

  • A belső ér (rézmag) kb. 6–7 mm-re látszódjon ki.

  • A külső árnyékolás ne lógjon ki a szigetelés alól.

  • A dielektromos réteg (fehér műanyag) maradjon ép.

• ---

  3. Csatlakozó felhelyezése

• Helyezd fel az F-kompressziós csatlakozót a kábel végére:

  • A kábel végét teljesen nyomd be a csatlakozóba, amíg a dielektromos rész el nem éri a csatlakozó alját.

  • A belső rézmag a csatlakozóból egyenesen álljon ki.

• ---

  4. Krimpelés (tömörítés)

• Helyezd be a felszerelt csatlakozót a Triax 360920 fogóba.

  • A csatlakozó végét a szerszám alsó ütközőjéig tolt be.

• Szorítsd össze a fogó karját határozott mozdulattal.

  • Érezhető egy kis ellenállás, majd "kattanás", amikor a tömörítés befejeződik.

• Engedd el a fogót, és húzd ki a kábelt a csatlakozóval együtt.

• ---

  5. Ellenőrzés

• Ellenőrizd, hogy:

  • A csatlakozó szorosan illeszkedik a kábelhez.

  • Nem lötyög, nem sérült.

  • A középső ér egyenes és nem túl hosszú (kb. 2 mm lógjon ki).

• Hasznos tippek

• Mindig használj jó minőségű F-csatlakozót a biztos kapcsolat érdekében.

• Ne krimpelj túl röviden vágott vagy sérült kábelt.

• A túl hosszú rézér zavarhatja a csatlakozást a vevőkészülékben.

• ---

  ---
