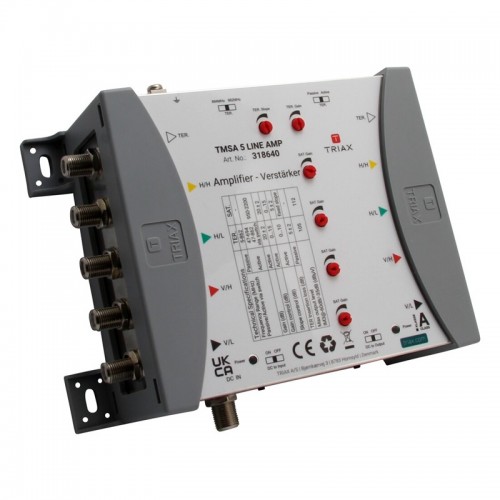

Triax TMSA 5 Line amplifer

Triax TMSA 5 Line amplifer
Gyártó: Triax
Kategória:  Triax erősítők | Antenna kábel, adapter | TRIAX Antenna kábel, adapter
Cikkszám: 318640
Megnézték: 354
Garancia :
Készlet információ: 3 nap
Fogyasztói ár: 42,084 Ft
Nettó ár: 33,137 Ft

Mennyiség:


Terméknév: TRIAX TMSA 5 Line Amp
Cikkszám: 318 640 (EU verzió)
Rövid leírás:
A TMSA 5 Line Amp egy 5 bemenet / 5 kimenet kialakítású trunk-vonal erősítő multiswitch rendszerekhez. Célja a jelveszteség kompenzálása a hosszabb kábeltávokon, mind műholdas (SAT), mind földfelszíni (TER) jelek esetén.

Főbb jellemzők

  • Impedancia: 75 Ω
  • Frekvenciatartomány:
    • TER passzív állapotban: kb. 5 … 862 MHz
    • TER aktív állapotban: kb. 47 … 694 MHz (vagy 47 … 862 MHz, kapcsolótól függően)
    • SAT: kb. 950 … 2 200 MHz
  • Erősítés (Gain): mind TER, mind SAT ágon kb. 20 ± 2 dB
  • Beállítható erősítés-kontroll: mind TER, mind SAT ágban 0 … 15 dB
  • Beillesztési veszteség (Insertion loss) a TER passzív állapotban: kb. 5 dB
  • Maximális kimeneti szint:
    • SAT ág: ~112 dBµV @ –35 dB IMD3
    • TER ág: ~105 dBµV @ –60 dB IMD3
  • Izoláció: SAT ↔ TER > 30 dB, keresztpolarizáció (H/V) > 30 dB
  • Tápellátás: Külső DC táp-bemenet vagy vonali táp („line power”) a SAT vonalon keresztül
  • Üzemi hőmérséklet: kb. –20 °C … +50 °C
  • Méretek: kb. 175 × 140 × 65 mm
  • Tömeg: kb. 0,55 kg

Alkalmazás

Ez az erősítő olyan rendszerekhez ideális, ahol több trunk vonalon (5 db) továbbítanak műholdas és/vagy földfelszíni jeleket, és a kábelszakaszok hosszabbak, így a jelcsillapítás jelentős lehet. A készülék segítségével a rendszer jelszintje emelhető, ezáltal stabilabb és megbízhatóbb lesz a jelminőség.

Telepítési és üzemeltetési tanácsok

  • A telepítésnél ügyeljen arra, hogy a rendszer többi eleme (kábelek, csatlakozók, multiswitch) is megfelelő minőségű legyen.
  • A kimeneti jelszinteket optimalizálni kell: ne legyen túl magas, mert az torzításhoz vezethet.
  • Ha vonali táplálást („line power”) használ a SAT-vonalon, győződjön meg arról, hogy az LNB-áram és a tápellátás megfelelően van méretezve.
  • Külső környezetben (kül- vagy beltér) ügyeljen arra, hogy a készülék megfelelő szellőzést kapjon és ne legyen kitéve extrém hőmérsékletnek.
