Televes LNB QUATTRO

Televes LNB QUATTRO
Gyártó: TELEVES
Kategória:  LNB Műholdvevő Fej | LNB Quattro | Műholdvevő fej
Cikkszám: 747701
Megnézték: 392
Garancia :
Készlet információ: raktáron
Fogyasztói ár: 7,076 Ft
Nettó ár: 5,572 Ft

Mennyiség:

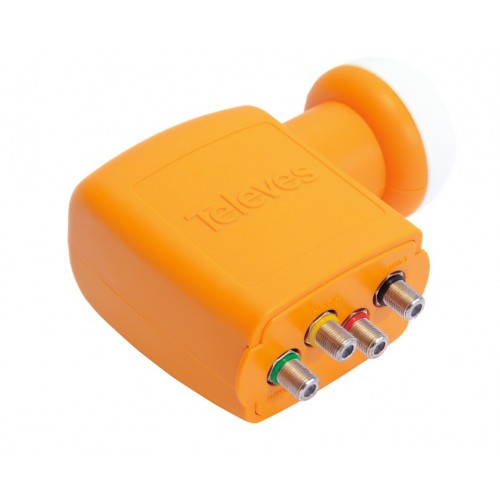

Quatro LNB konverter, amely négy kimenettel van ellátva, mindegyik egy adott polaritás/sáv kombinációhoz tartozik (Hh, Hl, Vh, Vl).
A kimenetek színkódolása a következő: fekete – Vl, piros – Vh, sárga – Hh, zöld – Hl.

Kiemelt jellemzők

  • Esztétikus, kis méretű kialakítás – alacsony vizuális hatás
  • Nagy erősítés
  • Alacsony zajszint
  • Kiváló linearitás és precíz kiegyenlítés
  • Magas polarizációs szétválasztás
  • Nagyon magas IP-védettségi szint (IP66)
  • Szélsőséges hőmérsékleti körülmények között is használható
  • Kis tömeg
  • 40 mm-es tartókkal kompatibilis
  • Alacsony energiafogyasztás
  • Tápellátás a vevőkészüléken vagy a multiswitchen keresztül is megoldható
  • Egyszerű csatlakoztatás
  • Több műholdas rendszerekkel is kompatibilis

Fizikai adatok

Paraméter

Érték

Nettó tömeg

328 g

Bruttó tömeg

328 g

Szélesség

115 mm

Magasság

150 mm

Mélység

62 mm

Termék tömege (fő egység)

320 g

Műszaki adatok

Paraméter

Érték

Mértékegység / Megjegyzés

Frekvenciatartomány

10,7 … 12,75

GHz

Vízszintes vezérlőjel (Horizontal)

16 … 19

V DC

Függőleges vezérlőjel (Vertical)

12 … 14

V DC

Kimeneti frekvenciatartomány

950 … 2150

MHz

Lokáloszcillátor (L.O.) frekvencia – 0 kHz

9,75

GHz

Lokáloszcillátor (L.O.) frekvencia – 22 kHz

10,6

GHz

Erősítés

60

dB

Zajszám

0,3

dB

Lokáloszcillátor stabilitás

–1,5 … +1,5

MHz

Polarizációs szétválasztás

> 20

dB

Fáziszaj (@10 kHz)

–75

dBc

Tápfeszültség

12 … 20

V DC

Maximális áramfelvétel

245

mA

Impedancia

75

Ω

Csatlakozók típusa

F-típus, aljzat (female)



LNB tartó átmérő

40

mm

Üzemi hőmérséklet

–30 … +60

°C





Leírás

Quatro LNB konverter, amely négy kimenettel van ellátva, mindegyik egy adott polaritás/sáv kombinációhoz tartozik (Hh, Hl, Vh, Vl).
A kimenetek színkódolása a következő: fekete – Vl, piros – Vh, sárga – Hh, zöld – Hl.

Kiemelt jellemzők

  • Esztétikus, kis méretű kialakítás – alacsony vizuális hatás
  • Nagy erősítés
  • Alacsony zajszint
  • Kiváló linearitás és precíz kiegyenlítés
  • Magas polarizációs szétválasztás
  • Nagyon magas IP-védettségi szint (IP66)
  • Szélsőséges hőmérsékleti körülmények között is használható
  • Kis tömeg
  • 40 mm-es tartókkal kompatibilis
  • Alacsony energiafogyasztás
  • Tápellátás a vevőkészüléken vagy a multiswitchen keresztül is megoldható
  • Egyszerű csatlakoztatás
  • Több műholdas rendszerekkel is kompatibilis

Fizikai adatok

Paraméter

Érték

Nettó tömeg

328 g

Bruttó tömeg

328 g

Szélesség

115 mm

Magasság

150 mm

Mélység

62 mm

Termék tömege (fő egység)

320 g

Műszaki adatok

Paraméter

Érték

Mértékegység / Megjegyzés

Frekvenciatartomány

10,7 … 12,75

GHz

Vízszintes vezérlőjel (Horizontal)

16 … 19

V DC

Függőleges vezérlőjel (Vertical)

12 … 14

V DC

Kimeneti frekvenciatartomány

950 … 2150

MHz

Lokáloszcillátor (L.O.) frekvencia – 0 kHz

9,75

GHz

Lokáloszcillátor (L.O.) frekvencia – 22 kHz

10,6

GHz

Erősítés

60

dB

Zajszám

0,3

dB

Lokáloszcillátor stabilitás

–1,5 … +1,5

MHz

Polarizációs szétválasztás

> 20

dB

Fáziszaj (@10 kHz)

–75

dBc

Tápfeszültség

12 … 20

V DC

Maximális áramfelvétel

245

mA

Impedancia

75

Ω

Csatlakozók típusa

F-típus, aljzat (female)



LNB tartó átmérő

40

mm

Üzemi hőmérséklet

–30 … +60

°C
